Diverse instellingen kunt u als gebruiker niet beïnvloeden, dat doet de applicatiebeheerder buiten Obsurv om: welke kaartlagen er in de legenda staan, wat de tekenvolgorde is (die staat los van de volgorde in de legenda), bij welke zoomniveaus een kaartlaag zichtbaar is, met welke kleuren en symbolen een kaartlaag wordt getekend.

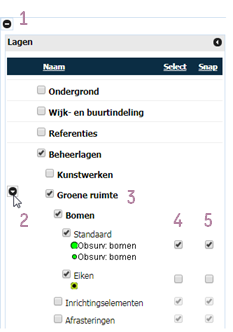

Wat u als gebruiker wél kunt instellen zijn deze vijf onderdelen:

1 Legenda tonen

Door dit knopje in te drukken wordt de legenda niet meer getoond, of verschijnt hij juist als hij niet zichtbaar is.

2 Legenda-onderdelen tonen

Dit knopje staat voor elk legenda-onderdeel en hiermee klapt u dat onderdeel open of juist dicht. In het voorbeeld is onderdeel Groene ruimte open geklapt en onderdeel Kunstwerken niet. Het sub-onderdeel Bomen is open geklapt en het sub-onderdeel Inrichtingselementen niet. Wanneer u de cursor verschuift tot voor de Inrichtingselementen, dan verschijnt het knopje.

3 Legenda-onderdeel zichtbaar maken op kaart

Dit aanvinkvakje staat voor elk legenda-onderdeel en hiermee maakt u het zichtbaar op de kaart of juist niet. De twee sub-onderdelen van bomen zijn beide zichtbaar, deze onderdelen zijn kaartlagen met werkelijke objecten en met kleuren en symbolen. Was het onderdeel Groene ruimte of sub-onderdeel Bomen niet aangevinkt, dan zouden de bomen niet zichtbaar zijn op de kaart.

Vaak ziet u in plaats van vierkante vakjes ronde vakjes. In dat geval kan slechts een kaartlaag binnen een groep of subgroep getoond worden. De keuze voor vierkante of ronde vakjes wordt in het legendabestand door de applicatiebeheerder gemaakt.

4 Objecten kunnen selecteren

Dit aanvinkvakje staat alleen achter legenda-onderdelen die een kaartlaag zijn, mits … in het legendabestand deze kaartlaag selecteerbaar is gemaakt (vraag het de applicatiebeheerder). Door het vakje aan te vinken is de betreffende kaartlaag selecteerbaar en kunt u objecten selecteren om de geometrie te kopiëren of om kenmerken op te vragen.

Om kenmerken te kunnen opvragen moet de betreffende kaartlaag naast selecteerbaar ook bevraagbaar zijn. En dat regelt de applicatiebeheer via het legendabestand.

5 Snappen tijdens het tekenen

Ook dit aanvinkvakje staat alleen achter legenda-onderdelen die een kaartlaag zijn, mits ook hier … in het legendabestand deze kaartlaag ‘snappable’ is gemaakt (vraag het de applicatiebeheerder). Door het vakje aan te vinken kunt u tijdens het tekenen van objecten of wijzigen van de geometrie naar knikpunten of lijnstukken ‘springen’ om zo aansluitend te tekenen.

Wanneer u Obsurv via het hoofdmenu verlaat, dan blijven deze instellingen bewaard. Wanneer u Obsurv direct vanuit de kaart verlaat, dan worden sommige instellingen niet bewaard.
