De module OVL heeft twee objecttypen: verdeelkasten en lichtpunten. Verdeelkasten hebben een verplicht in te vullen kastnummer en meestal is dat een code die binnen het beheergebied uniek is. Obsurv vult daar standaard een nummer in, en dat lijkt op een automatische opnummering, maar dat is niet zo.

Lichtpunten

Een lichtpunt is databasetechnisch gezien een object zonder fysieke aanwezigheid; in de openbare is geen lichtpunt te zien, wel een mast of een armatuur. Aan een lichtpunt kunnen de volgende fysieke deelobjecten worden gekoppeld:

• een mast, een of meer uithouders of een of meer armaturen, en vervolgens…

• aan een mast een of meer uithouders, of geen uithouder

• aan een mast een armatuur (bij geen uithouder)

• aan een uithouder een of meer armaturen

• aan een armatuur een schakelsysteem

• aan een schakelsysteem een lichtbron

Een combinatie van (g)een mast, (g)een of meerdere uithouders, een of meerdere armaturen, schakelsysteem en lichtbron heet een compositie.

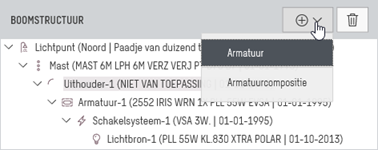

Afhankelijk van welk onderdeel u kiest kunt u een onderdeel toevoegen, zoals een armatuur aan een uithouder (zie boven). En aan die armatuur een schakelsysteem en daaraan weer een lichtbron. Of in plaats van losse onderdelen een bewaarde compositie (zie verderop deze pagina).

Kenmerken verwijderen

In het voorbeeld hierboven ziet u een uithouder van het type ‘NIET VAN TOEPASSING’. Wellicht was het in een vorig beheerprogramma databasetechnisch verplicht om een uithouder toe te voegen, terwijl er fysiek geen uithouder aanwezig is. Die uithouder is individueel te verwijderen…

… of samen met alle onderliggende onderdelen.

Kenmerken toevoegen

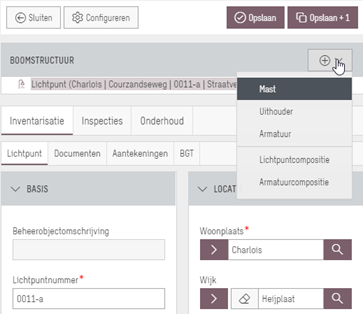

Bij een nieuw lichtpunt kent u een voor een de kenmerken toe. Zodra een punt is getekend op kaart zoekt Obsurv de bijbehorende straat en het bijbehorende ambitieniveau (mits het punt in een structuurgebied valt). U hoeft dan alleen het lichtpuntnummer nog maar in te voeren en als dat gebeurd is kunt u meteen verder met de onderdelen…

Druk op het plus-knopje en kies een onderdeel.

Als dat onderdeel een mast, uithouder of armatuur is, vul de kenmerken in en druk opnieuw op het plus-knopje voor een volgend kenmerk.

Ga door tot elk kenmerk (tot en met de lichtbron) ingevuld is en druk dan op Opslaan + 1 voor een volgend lichtpunt met dezelfde onderdelen. Druk op Opslaan voor een volgend lichtpunt waarin u alle onderdelen opnieuw invult.

In plaats van een mast, uithouder of armatuur had u ook een lichtpuntcompositie kunnen kiezen, of een armatuurcompositie (blijkbaar staat er dan geen mast en geen uithouder).

Bij een bestaand lichtpunt is het soms ook nodig om kenmerken toe te voegen, bijvoorbeeld omdat ze eerder niet gedefinieerd waren of…

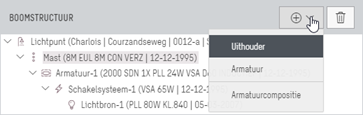

In het voorbeeld hiernaast zou u een uithouder kunnen willen hebben, want het masttype is tenslotte EUL (en dat staat voor enkele losse uithouder).

Een eventuele uithouder wordt dan in de boomstructuur tussen mast en armatuur geplaatst. mocht er een tweede armatuur aan de mast zitten, dan had u die extra armatuur kunnen toevoegen, of er meteen een armatuurcompositie aan kunnen hangen.

Kenmerken wijzigen

Elk individueel object is natuurlijk te wijzigen, maar vaak zal een combinatie van objecten gewijzigd worden, zoals plaatsen van een nieuw armatuur en dus ook een nieuw schakelsysteem plus lichtbron. Dan wordt werken met composities handig.

Compositie bewaren en toepassen

U kunt lichtpuntcomposities bewaren om ze aan een (nieuw) lichtpunt te koppelen. U kunt armatuurcomposities bewaren om ze aan een (nieuwe) mast, uithouder of lichtpunt zelf te koppelen.

Bij toepassen van een compositie hoeft u alleen de plaatsingsdatum in te vullen. Alle onderdelen krijgen dan die datum als plaatsingsdatum. Let op…

Bij toepassen van een lichtpuntcompositie op een bestaand lichtpunt worden alle onderdelen overschreven door de onderdelen van die compositie.

Bij toepassen van een armatuurcompositie op een bestaande mast of uithouder blijven de huidige armatuur, schakelsysteem en lichtbron bewaard. Er komt een tweede armatuur bij. Verwijder dan de oude armatuur plus onderdelen. Bij toepassen op een bestaande mast gebeurt hetzelfde, maar dat kan alleen als er geen uithouder is.
