Wegen en wegvakken

De objecten die u tekent zijn wegvakonderdelen, bijvoorbeeld een fietspad met asfalt als verharding en aanlegjaar 1990. Zoals de naam al suggereert is het onderdeel van een wegvak. En een wegvak is weer een deel van een weg.

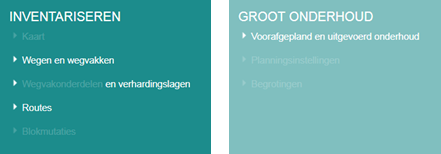

U moet dus eerst de wegen in Obsurv hebben gedefinieerd en de wegvakken, voordat u wegvakonderdelen kunt tekenen. Wegen en wegvakken zijn echter geen geometrische objecten, ze staan alleen in een lijst die vanuit bovenstaand menu te openen is.

1. Gebruik tabblad ‘Wegen’ om wegen tot te voegen of gegevens van wegen te wijzigen

2. Klik op een potloodje om aan de betreffende weg wegvakken toe te voegen of wegvakken te wijzigen

U moet een code aan een weg en een nummer aan een wegvák toekennen. U bepaalt bij wegvakken ook welke instantie de eigenaar van de wegvakonderdelen is en wie ze beheert en onderhoudt. Dat betekent dat hoofdrijbaan, trottoirs en parkeervakken in een wegvak automatisch dezlefde eigenaar, beheerder en onderhoudsploeg hebben.

Gebruik nullen om sorteren van (alfanumerieke) wegnummers makkelijker te maken, dus 0040 en 0150 voor weg ‘nummer’ 40 en 150. Om te voorkomen dat 40 na 150 komt. Wegváknummers zijn altijd numeriek.

Verhardingslagen

Een wegvakonderdeel kan opgebouwd zijn uit meerdere lagen, bijvoorbeeld een grondverbetering, een funderingslaag en twee verhardingslagen. De bovenste verhardingslaag kunt u direct invoeren, maar de lagenopbouw voert u in op de detailpagina.

Hierbij heeft elke laag een volgnummer en heeft de onderste laag het laagste nummer, bijvoorbeeld…

Hierbij heeft elke laag een volgnummer en heeft de onderste laag het laagste nummer, bijvoorbeeld…

Eventuele weginspecties zijn gekoppeld aan de bovenste verhardingslaag, niet aan het wegvakonderdeel. Hou daar ernstig rekening mee bij het wijzigen van de lagenopbouw.

Uitgevoerd en voorafgepland onderhoud

Bij weginspecties wordt volgens de CROW-systematiek een maatregel en een jaar van uitvoer berekend. die maatregelen ‘vallen dus in de planning’. Buiten weginspecties om kunt u ook maatregelen vooraf plannen. Dat doet u dan handmatig vanaf de detailpagina, links onderin. Deze maatregelen worden dan meegenomen in de meerjarenplanning, bijvoorbeeld ten gevolge van een reconstructie.

Uitgevoerde maatregelen moet u ook handmatig invoeren op diezelfde detailpagina links onderin. Dat gaat beide op ongeveer dezelfde wijze…

1. Kies een maatregelgroep (die volgens de CROW-systematiek toegepast mag worden)

2. Kies bij vooraf gepland onderhoud een basismaatregel (die volgens de CROW toegepast mag worden)

3. Voer bij uitgevoerd onderhoud de maatregel in (dit is een vrij veld).

Per dag kan er maar één onderhoudsmaatregel ingevoerd worden. Zijn er meer, vul dan de datum van de volgende dag in.

Routes

Routes zijn verzamelingen wegvakonderdelen in een bepaalde volgorde. Het levert een lijst op waar u administratieve gegevens uit kunt halen, en u kunt ze aan de kaart toevoegen. U definieert eerst een route door de naam, nummer en type in te voeren, en dan de routepunten (wegvakonderdelen).

1. Druk op de radio button (het rondje) voor de gewenste route om hem te wijzigen. De routepunten verschijnen;

2. Voeg routepunten toe door een straat te kiezen en dan de onderdelen aan te vinken. Het eerste routepunt krijgt volgnummer 1 en is het begin van de route;

3. Kies bij elke nieuwe straat het volgnummer om wegvakonderdelen tussen bestaande te plaatsen. Let op, standaard plakt Obsurv ze vooraan;

4. Klik bij een onderdeel op de plus-knop om het een hoger volgnummer toe te kennen, en een plek verderop in de route, klik op de min-knop voor een lager volgnummer en een plek eerder in de route.
