Kabels en leidingen hebben vaste kenmerken, de WIBON-standaard zoals het Kadaster die heeft gedefinieerd. Er zijn vijftien themaklassen en acht objecttypen.

Welke objecttypen mogelijk zijn hangt af van de themaklasse. Er zijn themaklassen van het objecttype ‘Kabel’ en van ‘Buis’. Bij kabels horen nog enkele specifieke objecttypen, bij buizen geen.

Maar bij zowel kabels en buizen zijn de objecttypen ‘Mantelbuis’ en ‘LeidingElem’ mogelijk. Dat laatste is een type met extra mogelijkheden…

Alle objecten zijn in principe een lijn, maar bij het objecttype ‘LeidingElem’ kunt u ook vlakken of punten tekenen. Dat kan dan alleen indien u leidingelementtypen heeft gedefinieerd.

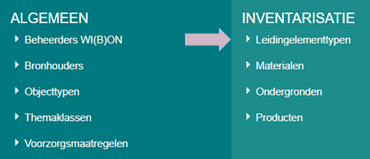

Dus, óf u gebruikt geen leidingelementtypen en er zijn alleen lijnobjecten met zeven objecttypen, óf u gebruikt wel leidingelementtypen die u van tevoren in de keuzelijst moet definiëren.

Afwijkend aantal

Vaak liggen er kabels en leidingen vlak naast elkaar, zo dicht dat ze op de kaart één lijnstuk lijken.

Zijn die kabels of leidingen van hetzelfde type en hebben ze dezelfde kenmerken, dan kunt u ze wel als één lijnstuk tekenen en in de kolom ‘Afwijkend aantal’ het aantal werkelijke objecten noteren…

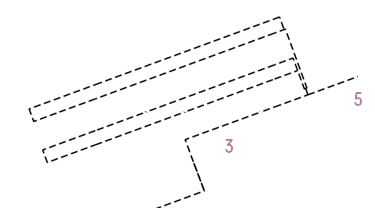

In het voorbeeld hierboven komen van links drie datakabels (als onderdeel van een VRI) en daarop sluiten twee detectielussen aan, zodat er rechts vijf kabels naar de regelkast gaan.
