Voor deze functie moet u de juiste rechten hebben. Vraag uw applicatiebeheerder.

Door menu-optie Kaartlagen te kiezen krijgt u het overzicht van beschikbare kaartlagen. Een kaartlaag heeft diverse kenmerken…

De titel ziet de gebruiker terug in de legenda. De laagnaam is de naam van de kaartlaag zoals die is gepubliceerd. Publiceren kan in GeoServer (dan is het een Obsurv-kaartlaag) of in een ander programma. PDOK publiceert kaartlagen, of de provincie bijvoorbeeld, maar uw eigen organisatie kan dat ook doen.

De lijstvolgorde bepaalt hoe de legenda wordt opgebouwd; de kaartlaag met het laagste nummer komt bovenaan in de legenda te staan. De stapelvolgorde bepaalt de wijze van tekenen; de kaartlaag met het hoogste nummer wordt bovenop getekend.

Het niveau vanaf waar een kaartlaag wordt getekend is lastig te bepalen. Extern gepubliceerde kaartlagen hebben vaak al afgebakende zoomniveaus waarbinnen ze getekend worden.

Een tot-en-met-niveau betekent dat naarmate verder wordt ingezoomed, de kaartlaag op een gegeven moment verdwijnt. Een vanaf-niveau betekent dat naarmate verder wordt ingezoomed de kaartlaag op een gegeven moment verschijnt. Helemaal ingezoomed is ongeveer niveau vijftien, helemaal uitgezoomed niveau 1.

Hiernaast is een voorbeeld van de standaard bomenlaag die er altijd is.

Vergelijk de naam en de titel met wat u in de legenda ziet. Merk op dat de kaartlaag in de obsurv workspace zit. Wilt u kaartlagen uit de user workspace zien, dan moet u die eenmalig toevoegen via de knop Beheer Geoserver.

Alleen de kleuren en symbolen van de kaartlaag met bomen zijn zichtbaar. Dus de kleuren van een eventueel toegevoegde kaartlaag met grassen zijn in de legenda niet zichtbaar.

WMTS-kaartlagen

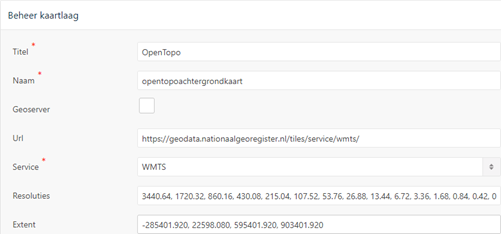

Bij een externe kaartlaag dient u de resolutie en de extensie op te geven. In feite kunt u alleen PDOK-kaartlagen inlezen, aangezien die dezelfde resolutie en extensie hebben als Obsurv…

De letterlijke resolutie en extensies zijn…

3440.64, 1720.32, 860.16, 430.08, 215.04, 107.52, 53.76, 26.88, 13.44, 6.72, 3.36, 1.68, 0.84, 0.42, 0.21, 0.105, 0.0525

-285401.920, 22598.080, 595401.920, 903401.920
